¿Cómo elijo el rodillo de cadena adecuado para una excavadora?

El correcto rodillo inferiorcoincide con las dimensiones del tren de rodaje, el número de modelo y la carga de trabajo prevista de su excavadora. Antes de realizar el pedido, reúna tres cosas: el número de serie de la máquina, la serie del tren de rodaje y el número de pieza estampado en su rodillo actual. Esta guía explica cómo medir un rodillo inferior, comparar especificaciones, evaluar la capacidad de carga y elegir entre opciones de OEM y de mercado de accesorios. YINTAI suministra rodillos para muchas máquinas de orugas, por lo que puede confirmar el ajuste con una fuente confiable. No adivine los tamaños. Un rodillo inferior de excavadora que no coincida se desgasta rápidamente y daña la cadena. Mida con cuidado, luego verifique sus números con el catálogo del proveedor antes de comprar los rodillos inferiores correctos. Los rodillos inferiores que se ajustan correctamente duran más y mantienen su máquina productiva.

Puntos clave

• Mida el diámetro, el ancho y el patrón de pernos de su rodillo inferior viejo para un ajuste perfecto.

• Haga coincidir el rodillo con el modelo y el número de pieza de su excavadora para evitar el desgaste.

• Elija rodillos de doble pestaña para terrenos irregulares y de pestaña simple para terrenos planos.

• Compare la calidad del acero, los sellos y la garantía para obtener el mejor valor.

• Siga una lista de verificación y verifique el ajuste después de la instalación para evitar tiempos de inactividad.

Comprenda los conceptos básicos de los rodillos inferiores de excavadora antes de comprar

Conozca el papel de los rodillos inferiores en el tren de rodaje

Un rodillo inferior soporta el peso de la máquina y rueda a lo largo del interior de la cadena de oruga. Esta acción distribuye la carga durante el desplazamiento y mantiene la cadena correctamente posicionada. El conjunto de rodillo superior sostiene el tramo superior de la cadena, lo que evita que se combe. Cuando conduce sobre tocones o rocas, el sistema de rodillos gestiona las cargas de torsión que, de otro modo, podrían dañar los pasadores internos.

Encontrará varias piezas del tren de rodaje con nombres similares. Los rodillos inferiores, también llamados rodillos de oruga, se asientan debajo del bastidor de la oruga y soportan la carga principal. Los rodillos superiores sostienen el tramo superior de la cadena. Los rodillos superiores cumplen el mismo propósito en algunas máquinas. Confirme la ubicación del rodillo antes de realizar el pedido, porque un rodillo superior no encajará donde pertenece un rodillo inferior.

El desgaste no es un juicio visual. Los inspectores registran el desgaste del rodillo como un porcentaje durante las inspecciones de las orugas. Reemplace el rodillo cuando el desgaste de la banda de rodadura supere el 10% de su diámetro original de fábrica o alcance los umbrales de desgaste del fabricante.YINTAI fabrica rodillos para excavadoras, excavadoras de empuje, cosechadoras, grúas y máquinas perforadoras, por lo que puede obtener el rodillo inferior del tren de rodaje correcto para su tipo de equipo.

Identifique los rodillos inferiores de pestaña simple y de doble pestaña

El número de pestañas determina cómo el rodillo guía la cadena. Un rodillo de pestaña simple tiene una pestaña en el lado exterior. Permite una mayor flexibilidad en el lado interior y funciona bien en superficies planas y uniformes. Un rodillo de doble pestaña tiene pestañas en ambos lados, creando un efecto de cuna que encierra completamente la cadena.

Las pestañas dobles evitan el desplazamiento de lado a lado y reducen los descarrilamientos hasta en un 40% en terrenos irregulares. Las pestañas simples manejan bien el seguimiento en línea recta y se adaptan a los viajes de alta velocidad. La elección incorrecta conduce a orugas desalineadas, eslabones de cadena dañados y reemplazos de piezas más frecuentes. YINTAI ofrece configuraciones de pestaña simple o doble para adaptarse a su máquina y a las condiciones de trabajo.

Elija el rodillo inferior correcto midiendo las especificaciones clave

Comience con el rodillo viejo. Los números estampados se borran, por lo que sus medidas definen el ajuste. Cada rodillo inferior soporta el peso de la máquina. Todo rodillo inferior de excavadora debe coincidir con la carga que transporta. El tamaño correcto del rodillo inferior proviene de la pieza vieja.

Reúna las herramientas adecuadas. Los calibradores digitales, la cinta micrométrica y los medidores de espesor ultrasónicos proporcionan lecturas precisas. Una regla no es lo suficientemente precisa.

Mida el diámetro, el ancho y el patrón de pernos

Mida estos valores:

1. Mida el diámetro exterior del rodillo inferior.

2. Mida el diámetro de la pestaña en ambos lados.

3. Mida el ancho total del rodillo.

4. Mida el espaciado de los pernos de montaje.

5. Mida el diámetro del eje.

Estas cinco dimensiones definen el ajuste. El espaciado de la base de montaje y la configuración de los orificios de los pernos descartan primero un rodillo incorrecto. Verifique los patrones de pernos cuidadosamente. Utilice esta secuencia para todos los rodillos inferiores.

Ahora verifique el desgaste. Mida el diámetro de la banda de rodadura a través de la superficie desgastada más estrecha. Compárelo con los límites del manual de servicio del OEM. Los rodillos inferiores en la parte inferior soportan cargas más pesadas. Reemplace el rodillo inferior cuando el desgaste de la banda de rodadura supere el 10% del diámetro original de fábrica.

Inspeccione las pestañas interior y exterior. Las pestañas en buen estado mantienen un perfil uniforme con un radio definido. Las pestañas desgastadas muestran paredes laterales adelgazadas, bordes redondeados o labios afilados como cuchillos. Las diferencias de desgaste entre las pestañas interior y exterior indican desalineación del bastidor, bastidores doblados, tensión inadecuada o trabajo frecuente en pendientes laterales. Los rodillos inferiores de las máquinas excavadoras siguen estas reglas de desgaste.

El ancho de la oruga determina el tamaño y las especificaciones. Las orugas más anchas distribuyen el peso operativo y reducen la presión sobre el suelo. Las máquinas anchas necesitan rodillos inferiores más pesados. Las orugas más estrechas mejoran la maniobrabilidad en espacios reducidos. Una excavadora con orugas de 100 cm necesita un rodillo diferente al de una con orugas de 60 cm. El ancho de la oruga establece el tamaño requerido.

Haga coincidir el rodillo inferior para modelos de excavadoras sobre orugas y números de pieza

El modelo de la excavadora y el número de serie limitan la búsqueda. Anote el modelo completo de la máquina y el rango de serie. El número de pieza del OEM estampado en el rodillo es su punto de partida. Los proveedores realizan referencias cruzadas de ese número a través de su catálogo. Komatsu, Caterpillar y las marcas de posventa utilizan sistemas de catálogo independientes. La misma pieza puede tener códigos diferentes. Haga coincidir por diámetro de rodillo, diámetro de eje, tipo de pestaña, paso de eslabón, ancho de zapata y dimensiones de montaje.

Proporcione estos detalles a su proveedor: marca y modelo de la máquina, número de pieza del OEM, tipo de rodillo, diámetro del rodillo, longitud del eje y espaciado de los orificios de los pernos. Cuando las marcas se borran, el espaciado de los orificios de los pernos identifica la pieza correcta. YINTAI utiliza estos detalles para localizar el rodillo inferior equivalente para modelos de excavadoras sobre orugas como KOMATSU PC20, PC200 y CAT D6D.

La referencia cruzada depende de las medidas completas. Los proveedores publican tablas de dimensiones etiquetadas como A, B, C, D, E. Estas muestran la longitud total, el ancho de montaje, el espaciado de los pernos, el diámetro de la carcasa y el orificio. Los proveedores enumeran los rodillos inferiores según estas dimensiones. Haga coincidir cada etiqueta con el rango de serie exacto de la máquina. Un rodillo inferior para una serie puede no encajar en otra. El número de pieza por sí solo nunca es suficiente. Sus medidas y el número de pieza forman un conjunto completo de especificaciones de la excavadora. Esta verificación final confirma la compatibilidad.

Un rodillo inferior del tren de rodaje debe coincidir con el paso del eslabón de la cadena y la geometría del soporte de montaje. Verifique esos valores. YINTAI cataloga cada rodillo inferior de oruga con dimensiones completas. La selección del rodillo inferior para máquinas excavadoras sobre orugas requiere atención al diseño de la pestaña y a la calidad del sello.

Evalúe la durabilidad, la carga y el costo de los rodillos inferiores

Inspeccione la aleación de acero, el tratamiento térmico y la calidad del sello

Los rodillos duraderos comienzan con acero de calidad. El acero al boro de alto grado 40MnB/35MnB o el acero de aleación 40SiMnTi le da a cada rodillo inferior la resistencia para manejar cargas pesadas. Los fabricantes luego aplican temple y revenido. Este tratamiento térmico produce una dureza superficial de 58–62 HRC mientras mantiene un núcleo resistente. La superficie dura resiste la abrasión de rocas y grava. El núcleo resistente absorbe el impacto sin agrietarse. Este equilibrio define la verdadera durabilidad y resistencia.

Los sellos protegen el rodamiento interno. Un sello flotante mantiene el aceite lubricante en el interior y bloquea la entrada de tierra abrasiva, arena y barro. Las caras metálicas del sello funcionan una contra la otra con una fina película de aceite entre ellas. Una cara de sello desgastada desarrolla canales que bombean lubricante hacia afuera y permiten la entrada de contaminantes. El anillo tórico de goma también es importante. Un anillo retorcido o endurecido crea una presión desigual en la cara. Verifique las temperaturas del cubo en cada turno para detectar signos tempranos de deterioro del sello. Trate cualquier línea de aceite nueva como una señal de advertencia. YINTAI utiliza mecanizado automatizado y soldadura consistente para ofrecer un rendimiento de sellado confiable en cada rodillo inferior del tren de rodaje.

Haga coincidir la capacidad de carga, el costo y las demandas del trabajo

Haga coincidir la clasificación del rodillo con su carga de trabajo real. Un rodillo inferior clasificado para cargas de 10 toneladas se adapta a excavadoras medianas. Sobrecargar un rodillo inferior de excavadora de orugas tensa los componentes y acorta su vida útil. Coloque un rodillo de pestaña simple frente a la rueda dentada cuando sea posible. Esta posición reduce la tensión en la pestaña.

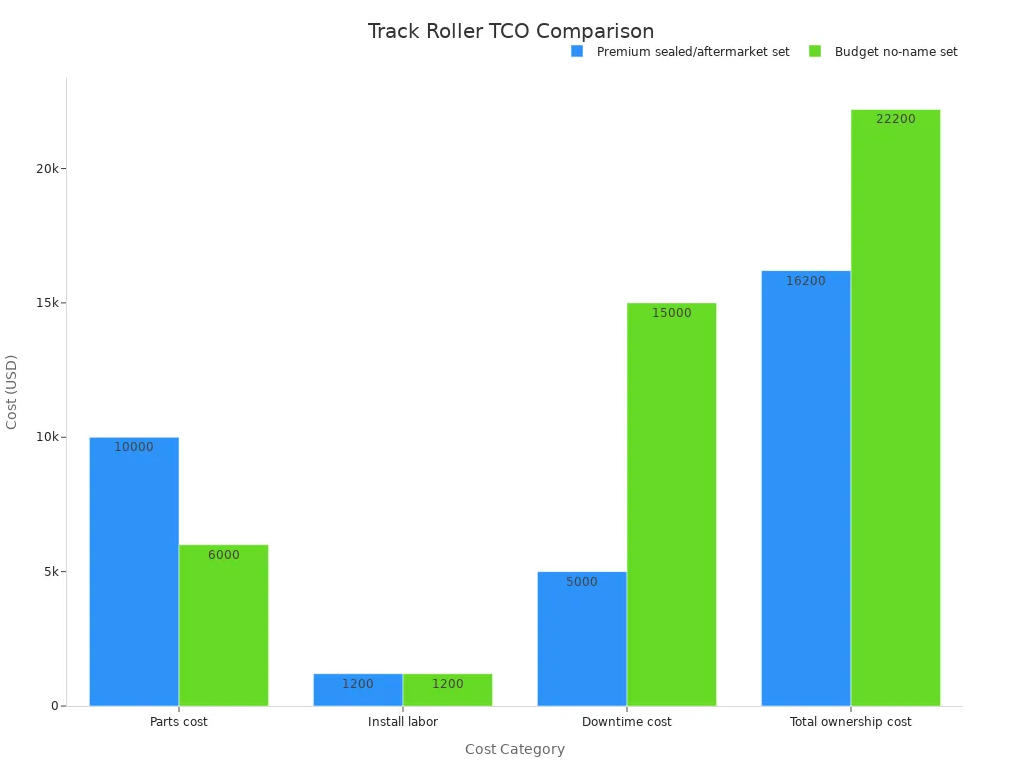

El costo merece una consideración cuidadosa. El costo unitario del rodillo inferior oscila entre $100 y $500 cada uno. El mantenimiento del tren de rodaje representa aproximadamente entre el 40% y el 60% de los costos totales de mantenimiento de la máquina. Los rodillos más baratos ahorran dinero por adelantado, pero fallan antes. Un cojinete de manguito desgastado puede causar una falla repentina del rodillo. Reemplace el rodillo inferior antes de que dañe la cadena. Los cambios proactivos ahorran alrededor del 50% en comparación con las reparaciones de emergencia. Los rodillos forjados y tratados térmicamente reducen el costo total de propiedad entre un 25% y un 40%. YINTAI produce rodillos inferiores de servicio pesado y rodillos inferiores estándar con precios competitivos. Estos rodillos inferiores para las necesidades de rendimiento de la excavadora ofrecen una larga vida útil. Elija el material del rodillo inferior que coincida con las condiciones de su trabajo. Los rodillos inferiores correctos que seleccionen los propietarios de excavadoras reducirán el tiempo de inactividad y protegerán su inversión.

Compare los rodillos inferiores OEM frente a los de posventa en cuanto a calidad y valor

Compare la garantía, los precios y la confiabilidad del reemplazo

Tanto las opciones OEM como las de posventa pueden funcionar para su máquina. Compare la calidad del material, la precisión del mecanizado, la calidad de la soldadura, la garantía y el precio antes de decidir. Las piezas OEM garantizan la compatibilidad y utilizan materiales de primera calidad. Las piezas de posventa de alta calidad fabricadas según los estándares OEM pueden igualar o superar el rendimiento del OEM. Su confiabilidad es comparable a la de las piezas originales.

Las condiciones de garantía razonables de los proveedores de posventa suelen ser más de la mitad del período de garantía del OEM, lo que ayuda a garantizar la confiabilidad y el servicio posventa. Las piezas de posventa también deben ser validadas mediante pruebas de confiabilidad antes de su uso para reducir los riesgos de compatibilidad y rendimiento.

Comparación	OEM	Posventa
Períodos de garantía	La cobertura de garantía del fabricante se cita como una ventaja del OEM.	Los proveedores de buena reputación ofrecen garantías sólidas. Revise los términos de la garantía antes de comprar.
Confiabilidad del reemplazo	Las piezas OEM garantizan la compatibilidad y utilizan materiales de primera calidad.	Las piezas de repuesto de alta calidad fabricadas según los estándares OEM pueden igualar o superar el rendimiento de los OEM.

YINTAI sirve como un sólido ejemplo de fabricante de repuestos. La empresa ofrece rodillos mecanizados con precisión, acero tratado térmicamente, precios competitivos y atención al cliente global. YINTAI produce rodillos de oruga de alta resistencia y opciones de rodillos de oruga estándar para muchos modelos de máquinas.

Verifique las certificaciones de calidad y las políticas de devolución del proveedor

Solicite certificaciones antes de pagar. ISO 9001 es una certificación de calidad aceptada para componentes del tren de rodaje. GFM, un fabricante chino de cadenas de oruga para excavadoras, posee la certificación del sistema de gestión de calidad internacional ISO9001. El marcado CE confirma el cumplimiento de los requisitos de seguridad y medioambientales de la UE.

Elija proveedores de rodillos de oruga con soporte posventa, seguimiento de reemplazos y políticas de devolución, y compare precios teniendo en cuenta el envío.

Los plazos de entrega dependen del volumen del pedido. Los pedidos por debajo del MOQ 10 enfrentan tiempos inestables porque la producción espera un lote con otros SKU. Los pedidos en MOQ 10 siguen ciclos de lote estándar. Los pedidos al por mayor obtienen una alta previsibilidad a través de series de producción dedicadas. Los problemas de aduanas y consolidación pueden alargar los plazos de entrega reales. Un comerciante del sudeste asiático combinó SKU mixtos para alcanzar el MOQ, pero la separación incompleta de códigos HS duplicó el tiempo de despacho de aduanas. Un administrador de flota africano mezcló ruedas guía con ruedas dentadas y sellos, lo que provocó una revisión aduanera detallada que mantuvo a las excavadoras fuera de servicio durante una semana adicional. Cuando elija un proveedor de rodillos de oruga, confirme primero las certificaciones, los plazos de entrega y las políticas de devolución.

Siga un proceso de selección simple para obtener los rodillos de oruga correctos

Utilice una lista de verificación final antes de realizar su pedido

Un proceso estructurado evita errores costosos. Siga estos pasos para elegir el rodillo de oruga adecuado para su máquina.

1. Limpie el tren de rodaje a fondo. Elimine el barro, el hormigón y la acumulación abrasiva de las carcasas de los rodillos, los soportes y los huecos de los eslabones. Inspeccione las carcasas en busca de hendiduras, astillas, abolladuras, soportes distorsionados o grietas a lo largo de las soldaduras y los orificios de los pernos.

2. Mida el desgaste con precisión. Utilice calibradores vernier digitales o medidores de espesor ultrasónicos para medir el diámetro de la banda de rodadura del rodillo en su superficie desgastada más estrecha. Reemplace el rodillo de oruga cuando el desgaste de la banda de rodadura supere el 10% del diámetro original de fábrica. Mida también el paso de la oruga a través de múltiples secciones de eslabones y reemplace la cadena cuando el alargamiento supere el 1%–2% de la especificación de fábrica.

3. Audite los perfiles de las bridas. Inspeccione las bridas guía internas y externas para verificar que tengan un perfil uniforme y un radio de borde exterior definido. Las bridas desgastadas muestran paredes laterales adelgazadas, bordes redondeados o labios afilados. El desgaste desigual de las bridas internas y externas indica una desalineación del bastidor o una tensión incorrecta de la oruga.

4. Compruebe si hay fugas en los sellos. Inspeccione las zonas de sellado cerca de las tapas de los extremos en busca de residuos de aceite húmedo, goteos o anillos de suciedad apelmazada. La falla del sello provoca escape de aceite, bujes secos, calor por fricción y agarrotamiento rápido bajo carga.

5. Realice diagnósticos acústicos y térmicos. Escuche durante el seguimiento lento. Los sonidos de chirrido o raspado indican rodillos desgastados o rodamientos defectuosos. Los chasquidos o golpes sincronizados con la rotación indican eslabones o pasadores de cadena desgastados. Utilice un termómetro infrarrojo sin contacto después de la operación. Los rodillos más calientes que las unidades adyacentes indican una falla de lubricación que requiere un reemplazo urgente.

6. Verifique la tensión de la oruga. Las orugas demasiado apretadas aumentan las cargas radiales y provocan un desgaste rápido de la banda de rodadura, sobrecalentamiento de los rodamientos y hasta un 15% más de consumo de combustible. Las orugas demasiado flojas provocan hundimiento, golpes en la cadena y descarrilamiento. Las excavadoras de tamaño mediano generalmente requieren de 1 a 2 pulgadas (25 a 50 mm) de hundimiento permitido.

Antes de realizar el pedido, confirme el modelo de su excavadora, el número de serie y el número de pieza OEM. Fotografie la placa de identificación de la máquina y el rodillo mientras aún esté instalado. Registre el número de pieza limpiando suavemente la marca antes de retirarlo. Nunca adivine caracteres poco claros. Mida las dimensiones del patrón de montaje, incluido el espaciado central longitudinal y transversal, el número de orificios, el diámetro del orificio y los detalles de la rosca. Envíe un conjunto de datos organizado con fotografías etiquetadas y dimensiones a su proveedor. YINTAI puede realizar referencias cruzadas de estos detalles para encontrar el tamaño correcto de rodillo de oruga para su máquina.

Verifique el ajuste y el rendimiento de la oruga después de la instalación

Después de la instalación, inspeccione todas las piezas en busca de defectos. Utilice una llave dinamométrica para apretar los pernos de acuerdo con los requisitos del fabricante. Compruebe si hay desgaste profundo o grietas en la superficie de la rueda y reemplácela inmediatamente si los encuentra. Verifique que el sistema de lubricación interna esté intacto para evitar atascos o sobrecalentamiento. Confirme que los rodamientos no tengan ruidos inusuales ni holgura.

Monitoree los patrones de desgaste durante la operación. Un desgaste uniforme en toda la superficie del rodillo indica una alineación correcta. El desgaste excesivo en las bridas internas indica una desalineación de la oruga. Los puntos planos en la circunferencia del rodillo indican agarrotamiento del rodamiento. Un lado que se desgasta más rápido que el otro apunta a una flexión del bastidor o una desalineación de la rueda guía. La formación de festones en los eslabones de la oruga indica un desajuste sistémico del tren de rodaje.

Los patrones de desgaste desigual a menudo indican una desalineación dentro del sistema del tren de rodaje. Si un lado de un rodillo se desgasta más rápido que el otro, puede indicar un bastidor de oruga distorsionado o una instalación incorrecta.

YINTAI suministra rodillos de oruga de alta resistencia y opciones estándar con mecanizado de precisión y acero tratado térmicamente. Estos rodillos de oruga para las necesidades de rendimiento de las excavadoras ofrecen una vida útil confiable. Confirme la compatibilidad con su proveedor antes de que la pieza vieja falle.

Ahora conoce los factores principales: mida las dimensiones, haga coincidir el modelo y el número de pieza, elija el diseño de brida correcto, verifique la capacidad de carga y compare la calidad del proveedor. Un rodillo de oruga barato rara vez ahorra dinero. Para una excavadora de 20 a 22 toneladas, los juegos sellados de primera calidad cuestan $16,200 durante 2,000 horas, mientras que los juegos económicos alcanzan los $22,200: $4.63 frente a $14.80 por hora.

Mantenga un registro de mantenimiento con números de pieza y mediciones. Esto hace que los reemplazos futuros sean más rápidos y protege la compatibilidad. Confirme las especificaciones del rodillo de oruga de su excavadora con YINTAI o su proveedor antes de que la pieza vieja falle, y su equipo pasará más tiempo trabajando y menos tiempo en el taller.

Preguntas frecuentes

¿Cómo mido mi rodillo de oruga viejo para un reemplazo?

Mida el diámetro exterior, el diámetro de la brida, el ancho total, el diámetro del eje y el espaciado de los orificios de los pernos. Utilice calibradores vernier digitales para mayor precisión. Registre el número de pieza estampado en el rodillo de oruga. Envíe estas medidas y el número de serie de su máquina a su proveedor para realizar referencias cruzadas.

¿Debo elegir un rodillo de oruga de brida simple o de brida doble?

Elija brida doble para terrenos irregulares y trabajos pesados. Las bridas dobles reducen el riesgo de descarrilamiento hasta en un 40%. Seleccione brida simple para superficies planas y viajes a alta velocidad. Coloque un rodillo de oruga de brida simple frente a la rueda dentada cuando sea posible para reducir la tensión de la brida.

¿Cuándo debo reemplazar un rodillo de oruga desgastado?

Reemplace su rodillo de oruga cuando el desgaste de la banda de rodadura supere el 10% de su diámetro original de fábrica. Esté atento a fugas en los sellos, sonidos de chirrido o temperaturas del cubo más altas que las de las unidades adyacentes. Un rodamiento de manguito desgastado puede causar una falla repentina. Reemplace el rodillo de oruga antes de que dañe la cadena de la oruga.

¿Son los rodillos de oruga de repuesto tan buenos como las piezas OEM?

Los rodillos de oruga de repuesto de alta calidad pueden igualar o superar el rendimiento de los OEM cuando se fabrican según los estándares OEM. Compare la calidad del material, la precisión del mecanizado, la calidad de la soldadura, la garantía y el precio. YINTAI ofrece rodillos mecanizados con precisión con acero tratado térmicamente, precios competitivos y soporte global. Solicite certificaciones y políticas de devolución antes de comprar.

¿Cómo verifico el ajuste correcto después de instalar un rodillo de oruga?

Apriete los pernos con una llave dinamométrica según las especificaciones del fabricante. Compruebe si hay ruidos inusuales o holgura en los rodamientos. Supervise los patrones de desgaste durante el funcionamiento. Un desgaste uniforme indica una alineación correcta. Un desgaste excesivo de la pestaña interior indica una desalineación de la oruga. Las zonas planas indican un agarrotamiento del rodamiento. Confirme la compatibilidad con su proveedor antes de que la pieza vieja falle.
